Sistem za Doziranje Mikro Komponenti

MDK 50-12R je precizni automatizovani sistem za istovremeno doziranje do 12 rastresitih komponenti u jednu porciju — idealan za pripremu PMVS i koncentrovane stočne hrane.

Pogledaj Specifikacije
Broj bunkera 12 kom.
Ukupna greška ≤ ±0,02%
Ciklusa/sat max. 10
MDK 1
MDK 2
MDK 3
O Sistemu

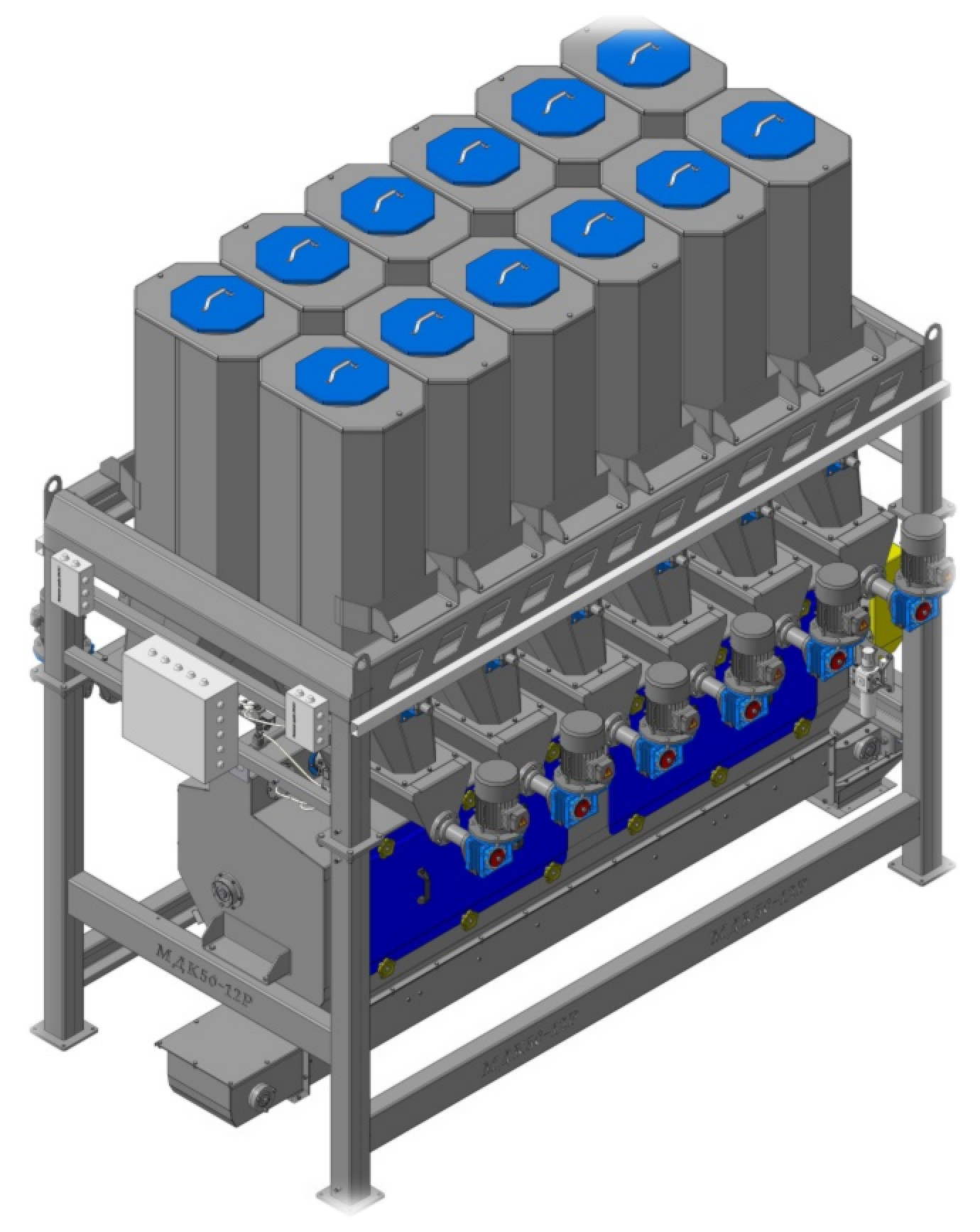

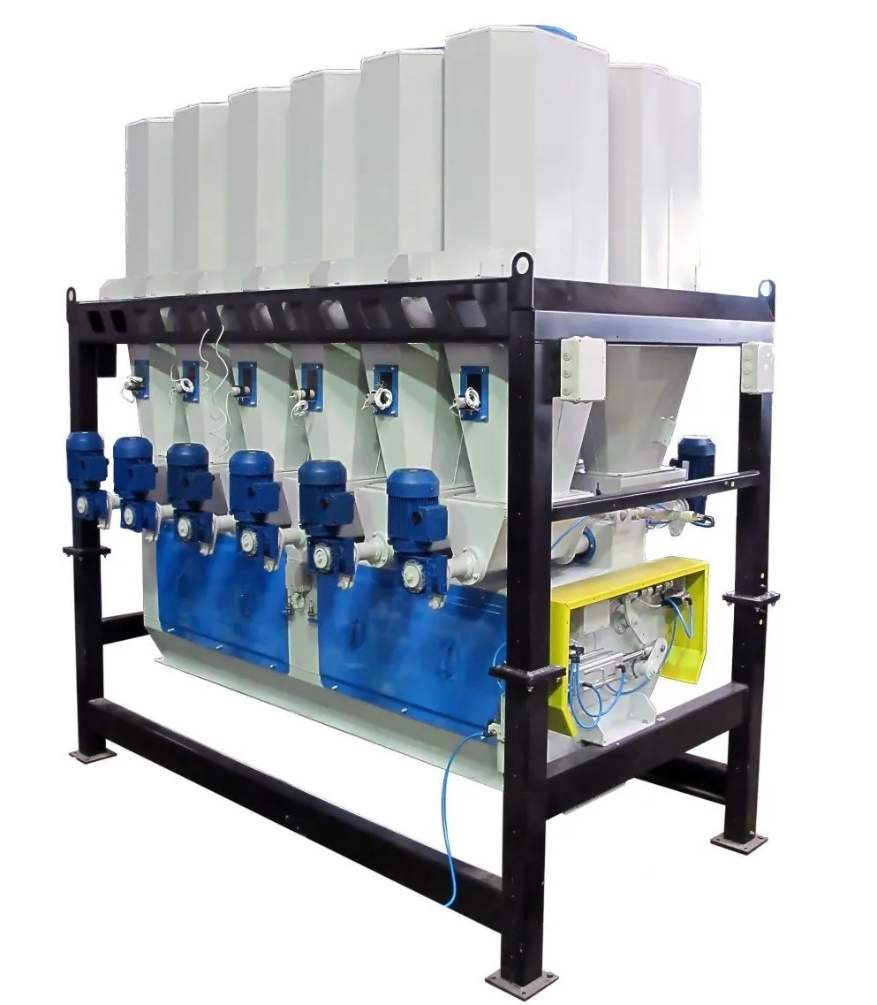

MDK 50-12R — Precizno doziranje mikro komponenta

Sistem za doziranje mikro komponenta MDK 50-12R dizajniran je za doziranje 12 rastresitih komponenti u jednu porciju i primenjuje se za precizno doziranje rastresitih komponenti za pripremu PMVS i koncentrovane hrane.

Sistem je namenjen primeni na poljoprivrednim farmama i u drugim poljoprivrednim preduzećima za pripremu krmnih smeša od različitih vrsta žitarica, sirovina životinjskog i biljnog porekla za ishranu goveda, konja, svinja, živine, ribe i drugih životinja.

Tehničke specifikacije

Tehnički parametri MDK 50-12R

Parametar Vrednost
Količina bunkera 12 kom.
Zapremina bunkera 300 l
Tačnost merenja tenzometara (OIML) S3MR
Minimalni interval verifikacije senzora 5 g
Ukupna greška ≤ ±0,02%
Donja granica merenja * 100 g
Ukupna granica merenja — 3 sekcije, maks. (gustina 1 t/m³) 100 kg
Gornja granica merenja po sekciji, maks. (gustina 1 t/m³) 33,3 kg
Broj ciklusa na sat (određen tehnologijom) max. 10
Nazivna snaga jednog dozirnog puža 0,55 kW
Nazivna snaga ispustnog transportera 0,75 kW
Maksimalna potrošnja energije 2,4 kW

* Donja granica merenja od 100 g važi pri optimalnim uslovima rada i može varirati u zavisnosti od karakteristika doziranog materijala. Kapacitet se bira uzimajući u obzir opseg doziranja svake komponente.

Prednosti

Karakteristike i prednosti

Visoka brzina rada

Sistem omogućava istovremeno doziranje 3 različite komponente u 3 posude za merenje paralelno, čime se postiže maksimalna produktivnost u kratkom ciklusu.

Visoka tačnost doziranja

Obezbeđena mernim davačima naprezanja HBM sa tačnošću merenja S3MR, čiji signal obrađuje 24-bitni sigma-delta ADC — ukupna greška ≤ ±0,02%.

Podesivi kapacitet dodavača

Kapacitet se bira prema opsegu doziranja svake komponente. Koriste se zupčanici Motovario ili STROINA sa prenosnim odnosima 20, 25, 30 i vijci različitih prečnika.

Dvobrzinski režim rada

Dodavači rade u dvobrzinskom režimu za grubo i fino doziranje. Težina finog doziranja podešava se pojedinačno za svaku komponentu, a moguće je i podešavanje brzine frekventnim regulatorima.

Pneumatski izolacioni ventili

Dodavači su opremljeni pneumatskim izolacionim ventilima (Festo ili Camozzi), koji sprečavaju spontano sipanje susednih komponenti. Visoki zidovi posuda sprečavaju prepunjavanje.

Pravougaoni bunkeri od nerđajućeg čelika

Pravougaoni oblik bunkera efikasno koristi prostor, a zakošeni uglovi smanjuju zalepljivanje. Svi delovi koji kontaktiraju proizvod su od nerđajućeg čelika — pogodan za prehrambenu industriju.

Pneumatski vibratori na bunkerima

Instalirani na bunkerima, vibratori se automatski uključuju isključivo u slučaju zalepljivanja ili zaglavljivanja — samo za bunker u kome je do toga došlo, bez nepotrebnih aktivacija.

Dodatna oprema

Uređaj za istovar vreća PR-250

PR-250 — Uređaj za punjenje bunkera

Uređaj za istovar vreća PR-250, koji služi za punjenje svakog bunkera, postavljen je na platformu na vrhu MDK sistema i lako se pomera iz jednog bunkera u drugi.

Unutrašnji lokalni filter sprečava prašenje u proizvodnim pogonima i gubitak mikrokomponenta premiksa. Čišćenje filtera — kako u ručnom (ručicom mućkača) tako i u automatskom režimu — obezbeđuje uklanjanje skupih komponenti iz komore za punjenje i maksimalno punjenje bunkera za snabdevanje.

Sistem upravljanja

Autonomni sistem upravljanja doziranjem

Kontroler TD-02M + relejni blok BR-01M

Sistem je zasnovan na kontrolerima tenzometara TD-02M i sopstveno projektovanim blokovima upravljačkih releja, koji rade bez kvara više od 8 godina. Ovo rešenje je gotovo 4 puta jeftinije od rešenja zasnovanih na brendiranim komponentama, a opremljeno je elementnom bazom vodećih svetskih proizvođača.

Kontroler prima upravljačke instrukcije i parametre recepata od sistema upravljanja višeg nivoa, rešava sve zadatke doziranja na nižem nivou, uključuje dozirne vijke i priprema izveštaje sa podacima.

Podržani sistemi višeg nivoa (Modbus)

  • Programabilni logički kontroler — ICP DAS
  • Računar sa instaliranim programskim kompleksom SCADA
  • Specijalni uređaj WEB HMI

Sistem upravljanja ostaje potpuno operativan i bez sistema višeg nivoa — ručni režim rada kontrolera tenzometara omogućava ručno pokretanje procesa doziranja i istovara komponenti.

Skalabilnost

Implementacija sistema upravljanja doziranjem omogućava skaliranje tehnoloških procesa bez opterećenja sistema upravljanja višeg nivoa. Moguće je primeniti više sistema doziranja u jednom tehnološkom procesu — i sa različitim karakteristikama — čime se postiže potrebna tačnost i visoke performanse celokupne tehnološke linije.

Jednostavno podešavanje

Direktan pristup svim radnim parametrima sa prednjeg panela kontrolera tenzometara:

  • Nuliranje vaga
  • Kalibracija i verifikacija
  • Upravljanje receptima
  • Podešavanje parametara komunikacije sa spoljnim uređajima
